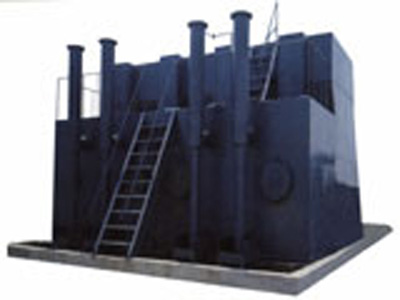

CJ型高效全自動凈水器
（一）、產品特點
1、凈水器能全自動完成本身的配水、反應、絮凝、沉淀、集泥、過濾、反沖、排泥等一系列運行程序，只要定時作水質監視測定，無需作其它任何操作管理；
2、內設重疊式反應沉淀，所以能抗高濁度沖擊負荷，能使進水濁度3000mg/l一次性降至3mg/l以下。由于采用部分污泥回流法，促使原水加速凝絮，吸附機率可提高數倍，所以能適應各種水溫和濁度的原水，底溫底濁時為顯著。由于利用了部分污泥回流，大大減少投藥量，降低運行成本。
3、由于全部采用了物理原理，完全利用虹吸與反虹吸的原理，所有進出水、反沖洗進出等都不用閥門控制，所以不存在運行故障問題。設備的使用壽命較長。
4、凈水系統自動化，既保證了凈水系統的高效過濾，（在原水濁度小于3000mg/l時，濾后水濁度可保持在3mg/l以下）又能自動反沖，無需另設反沖洗水泵或空壓機等電器設備，可節省大量基建投資及日常運行、維修、保養費用。
5、自耗水率低約在3%左右，對節省有限的水資源起著積極的作用。
6、占地面積小，與一般凈水構筑物相比，可節省占地50%以上，高度在4.10m左右，室內外均可安置。
7、便于擴建、改造、搬遷或易地再用。
（二）、設計參數表
適用原水濁度 | ≤3000mg/l |
適用原水溫度 | 常溫 |
凈水出水濁度 | ≤3mg/l |
沉淀區設計表面負荷 | 7-8m3/h·m2 |
過濾區設計濾速 | 8-10m/h |
濾池沖洗強度 | 14-16 l/m2·s |
沖洗強度 | t=4-6min（可調） |
總停留時間 | T總=40-45min |
進水壓力 | ≥0.06Mpa |
濾料 | 1、卵石墊層，粒徑1.6-16mm、堆厚250-300mm 2、石英砂濾料，粒徑0.6-1.2mm、堆厚600-700mm |
（三）選用管道、電源、泵型等參數一覽表
型 號 | CJ-10 | CJ-30 | CJ-50 | CJ-100 | CJ-200 | CJ-300 |
凈水量（t/h） | 10 | 30 | 50 | 100 | 200 | 300 |
進水管 | DN80 | DN100 | DN100 | DN150 | DN200 | DN250 |
出水管 | DN100 | DN150 | DN150 | DN200 | DN300 | DN350 |
排水管 | DN300 | DN450 | DN450 | DN600 | DN600 | DN700 |
排泥管 | DN300 | DN300 | DN300 | DN300 | DN350 | DN400 |
壓力水管 | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 |
一級泵選型 | IS50-32-125A | IS80-65-125A | IS80-65-125A | IS150-125-160 | IS150-125-200 | IS200-150-200A |
一級泵功率 | 1.10 | 4.00 | 4.00 | 7.50 | 11.00 | 15.00 |
設備自重 | 7.5 | 12 | 22 | 42 | 73 | 108 |
運行重量 | 24 | 49 | 83 | 165 | 315 | 468 |
注：
1、上述各種管道進水口方向可任意改變180度方位，以適應總體布局的需要。
1、上述各種管道進水口方向可任意改變180度方位，以適應總體布局的需要。
2、參考的泵型選擇及電機功率其適用條件為：水泵的枯水們與凈水裝置的運行水位之差≯8米，自水源至凈水裝置的沿途及局部損失之和≯4米，若應用地點的水力條件與上述情況不符時，應按實際情況另行選泵。
（四）、CJ全自動凈水器尺寸一覽表
型 號 | CJ-10 | CJ-30 | CJ-50 | CJ-100 | CJ-200 | CJ-300 |
L | 2100 | 3000 | 4000 | 6800 | 13600 | 20400 |
B | 1700 | 3100 | 3850 | 4600 | 4600 | 4600 |
b1 | 500 | 500 | 500 | 500 | 500 | 500 |
b2 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 |
H | 4350 | 4350 | 4350 | 4350 | 4350 | 4400 |
h1 | 250 | 250 | 250 | 250 | 250 | 250 |
h2 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 |
h3 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 |
h4 | 800 | 800 | 800 | 800 | 800 | 800 |
h5 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
h6 | 500 | 500 | 600 | 600 | 800 | 900 |
a | 300 | 400 | 400 | 500 | 600 | 700 |
說明：
1、本表格內所有參數單位為mm。
1、本表格內所有參數單位為mm。
2、本凈水裝置尺寸為常規設計尺寸，如需特殊尺寸時特殊設計。

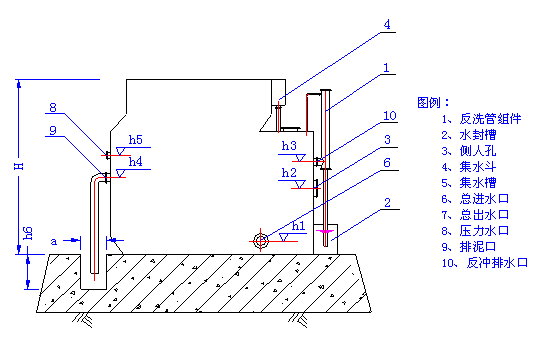

（五）CJ全自動凈水器外形結構圖

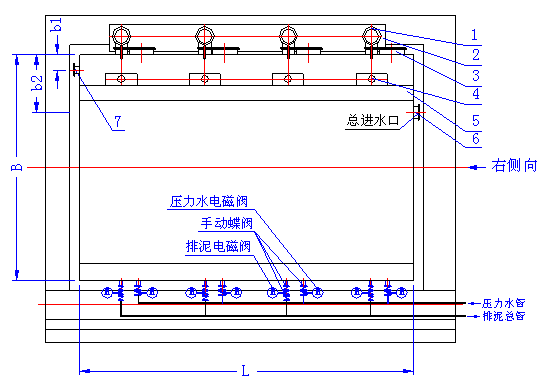

（六）CJ全自動凈水器平面圖
