產品介紹
管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是處理水與各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的，混合效率高達90～95%，可節省藥劑用量約20～30%，對提高水處理效果，節約能源，具有重大意義。
構造原理

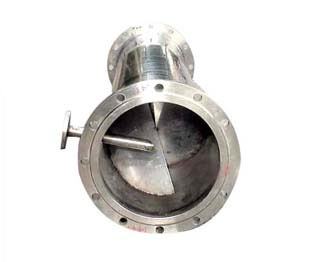

管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。
適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。
設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。
產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。
技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）
選型參考
管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是處理水與各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的，混合效率高達90～95%，可節省藥劑用量約20～30%，對提高水處理效果，節約能源，具有重大意義。
構造原理
管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。
適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。
設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。
產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。
技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）
型號 | 公稱直徑 (mm) | 管外徑 D1 | 法蘭盤外徑 D2 | 長度 L(mm) | 加藥口 (mm) | 流速 (m/s) | 流量 (m3/h) | 總壓頭損失(∆h/m) | 參考重量 | |||
UPVC | FRP | 碳鋼襯膠 | 不銹鋼 | |||||||||
GH-50 | DN50 | Æ60 | Æ165 | 600 | DN15 | < 1 | < 6.84 | 1.5 | 4 | - | 6.5 | |
GH-65 | DN65 | Æ75 | Æ185 | 650 | DN15 | < 1 | < 11.88 | 2 | 4.5 | - | 9.5 | |
GH-80 | DN80 | Æ90 | Æ200 | 700 | DN15 | < 1 | < 18.08 | 3 | 6 | - | 10.5 | |
GH-100 | DN100 | Æ110 | Æ220 | 800 | DN15 | < 1 | < 28.08 | 4 | 8.5 | - | 16 | |
GH-125 | DN125 | Æ140 | Æ250 | 900 | DN20 | < 1 | < 43.92 | 7 | 11 | - | ||
GH-150 | DN150 | Æ162 | Æ285 | 1000 | DN20 | < 1 | < 63.36 | 9 | 15 | - | ||
GH-200 | DN200 | Æ212 | Æ340 | 1300 | DN25 | < 1 | < 108 | 0.076 | 19.5 | 23 | - | |
GH-250 | DN250 | Æ264 | Æ395 | 1500 | DN25 | < 1 | < 180 | 0.079 | 35 | 34 | - | |
GH-300 | DN300 | Æ314 | Æ445 | 1600 | DN25 | < 1 | < 262.8 | 0.076 | 44 | |||
GH-350 | DN350 | Æ366 | Æ505 | 1700 | DN25 | < 1 | < 360 | 0.4 | - | 60 | ||
GH-400 | DN400 | Æ416 | Æ565 | 2000 | DN25 | < 1 | < 468 | 0.67 | - | 76 | 304 | |
GH-450 | DN450 | Æ468 | Æ615 | 2100 | DN25 | < 1 | < 589 | - | 90 | 285 | ||
GH-500 | DN500 | Æ518 | Æ670 | 2200 | DN32 | < 1.5 | < 1098 | 0.91 | - | 103 | ||
GH-600 | DN600 | Æ620 | Æ780 | 2600 | DN32 | < 1.5 | < 1512 | 0.95 | - | 138 | 562 | |
GH-700 | DN700 | Æ720 | Æ895 | 2900 | DN40 | < 1.56 | < 2160 | 0.98 | - | 173 | ||
GH-800 | DN800 | Æ820 | Æ1015 | 3300 | DN40 | < 1.59 | < 2880 | 1.01 | - | 237 | ||
GH-900 | DN900 | Æ922 | Æ1115 | 3600 | DN40 | < 1.57 | < 3600 | 0.99 | - | 307 | ||
GH-1000 | DN1000 | Æ1024 | Æ1230 | 4000 | DN65 | < 1.53 | < 4320 | 0.94 | - | 352 | ||
GH-1100 | DN1100 | Æ1126 | Æ1340 | 4400 | DN65 | < 1.53 | < 5040 | 0.94 | - | 525 | ||
GH-1200 | DN1200 | Æ1228 | Æ1455 | 4700 | DN80 | < 1.60 | < 6510 | 1.03 | - | 664 | ||
GH-1300 | DN1300 | Æ1332 | Æ1575 | 5100 | DN80 | < 1.60 | < 7641 | - | 885 | |||
GH-1400 | DN1400 | Æ1436 | Æ1675 | 5500 | DN80 | < 1.60 | < 8862 | 1.05 | - | 1129 | ||
GH-1500 | DN1500 | Æ1540 | Æ1785 | 5900 | DN80 | < 1.60 | < 10173 | - | 1438 | |||
UPVC | FRP | 碳鋼襯膠 | 不銹鋼 | |
規格 mm | DN50～DN300 | DN50～DN1500 | DN300～DN1500 | DN50～DN1500 |
耐壓 | 1.0MPa、1.6MPa | 0.2MPa | 1.0MPa、1.6MPa | 1.0MPa、1.6MPa |
使用溫度 | -10～+60℃ | -10～+70℃ | -10～+100℃ | -10～+100℃ |
耐腐蝕性 | 好 | 好 | 好 | 好 |
外觀 | 美觀 | 一般 | 一般 | 美觀 |
價格 | 低 | 低 | 高 | 較高 |
交貨期 | 短 | 長 | 較長 | 長 |
重量 | 輕 | 輕 | 重 | 重 |
比重 | 1.35～1.46g/cm3 | 1.8g/cm3 | 7.85g/cm3 | 7.93g/cm3 |
內部結構 | DN50～DN100螺旋結構 DN125～DN300交叉插板結構 | 螺旋結構 | 交叉插板結構 | 交叉插板結構 |
